２０１０年度京都府総合防災訓練報告　(rev1.02)

各局のご協力のおかげで、無事終了できました事をお礼申し上げます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　de JA3UWB／京都府支部長

＜訓練内容＞

１．訓練実施日時
　　　2010年9月4日(土)　09:00〜12:00

２．実施場所
　　　(1)宇治市山城運動公園（主会場） (2)久御山町 佐山小学校

３．参 加 者
　　　JARL京都府支部OSO協議会会員
　　　
４．想定災害
　　　(1）東南海・南海地震が発生し、府内で震度6弱以上を観測。
　　　(2)府南部においては、広範囲にわたって家屋倒壊が発生しており、多くの死傷者がでている。
　　　　また複数の火災が発生しており、さらに急傾斜地において土砂崩落災害が見られる状況。
　　　(3)府南部地域では通信網が遮断され公衆回線は利用不可。行政無線も機能低下し南部では不通状態。

５．訓練内容
　　　(1)通信訓練
　　　　・発災初期における被災情報を行政機関および府民に提供する。
　　　　・電波伝搬調査、通信技術の向上
　　　(2)QOE掲示板運用訓練（この訓練は初の試みで問題点を抽出することを主とします）
　　　　・会員が無線で発した情報をQOE掲示板からも発信する。
　　　　　QSO出来なかった局もQOE掲示板（http://www.jarl.com/kyoto/QOE/）へ発信する。
　　　　・宇治主会場に集まった情報をQOE掲示板へ発信する。

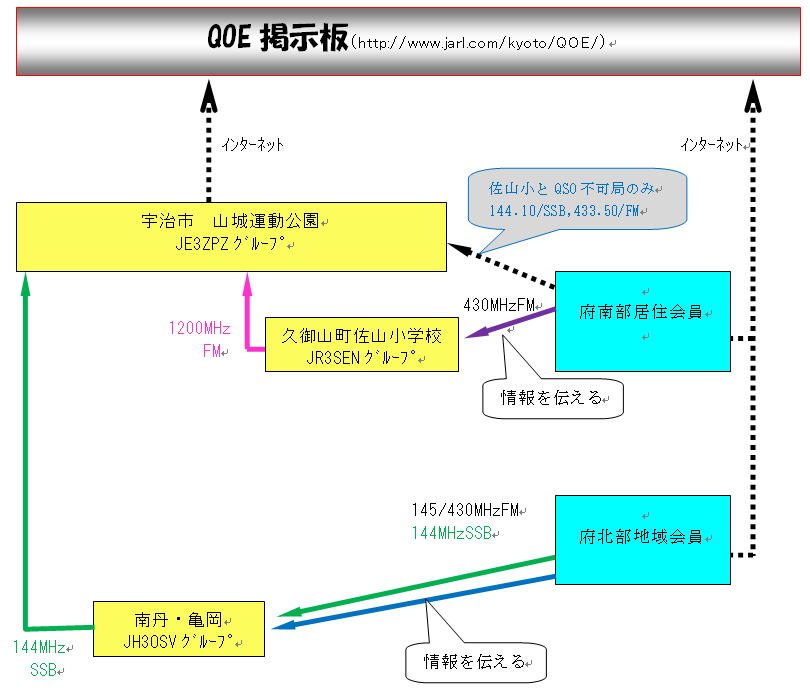

６．通信系統図
　　　



７．訓練会場での参加者（誤記、抜けなどあれば連絡ください。　敬称略　,　順不同）

班 場所 運用者
１ 山城運動公園 JA3UWB,JA3ART,JH3QNH,JI6DUE,
２ 佐山小学校 JR3SEN,JK3PUU,JG3RDS,JF3GNCJE3ABQ
３ 南丹市船岡山 JH3OSV,JJ3XZK



８．その他
　　今回初めて行ないました「QOE掲示板」に掲載された非常通信内容を転記します。
　　実際の非常通信訓練で交信された疑似電文の一部です。

通信経路 疑似電文（主文のみ）
JO3UCS京丹波町→QOE掲示板 京丹波町自宅周辺１０：３０現在の状況報告
倒壊家屋及び火災の発生確認出来ず　以上　
JJ3FRZ→JK3PUU佐山小学校経由→JE3ZPZ山城運動公園　 八幡市広域避難所にて病人発生。
患者は男性75歳。意識がない状況。
至急救急車の手配を依頼する。
JJ3FRZ→JH3OSV船岡山経由→JE3ZPZ山城運動公園　 八幡市小学校１０時時点の状況。
避難者約２５０名。
依然増加中。
食料と飲料水の手配をお願いします。
JM3DUR→JE3ZPZ山城運動公園 金閣寺避難所　9:30の状況。
避難者大人95名、子供32名で依然増加中。
観光者が多数おり混乱している状況
JA3QOS→JE3ZPZ山城運動公園 亀岡市 東別院 府道34号線で
がけ崩れで車両通行できません。
JJ3RDH上京区→QOE掲示板 京都市熱中症患者発生、現在病院に300人搬送中、
JH3OSV船岡山→JE3ZPZ山城運動公園 北部から入感なしで電文なし
JA3QOS→JE3ZPZ山城運動公園 亀岡市　東別院小学校　避難者約50名
JJ3RDH→JE3ZPZ山城運動公園 京都市熱中症患者が発生。現在病院に300人搬送中
JM3DUR→JE3ZPZ山城運動公園 金閣寺避難所　午前10:00時の状況
避難者と観光客が混乱しています。
JO3UCS→JE3ZPZ山城運動公園 京丹波町自宅周辺。10:30現在状況報告
倒壊家屋および火災の発生確認できず


＜訓練風景＞　　　<<禁無断使用>>写真の著作権はJARL京都府支部に有ります

(1)山城運動公園

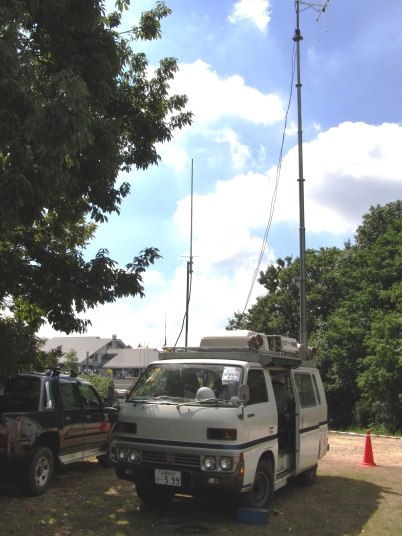

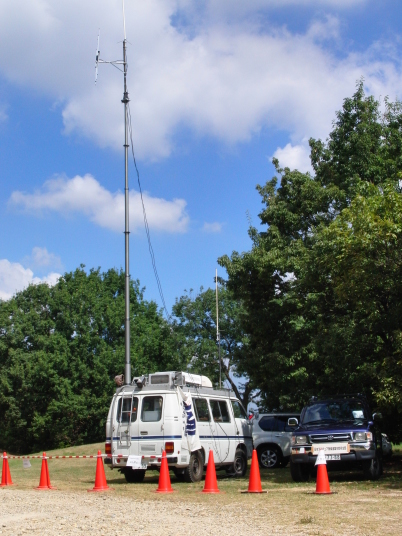

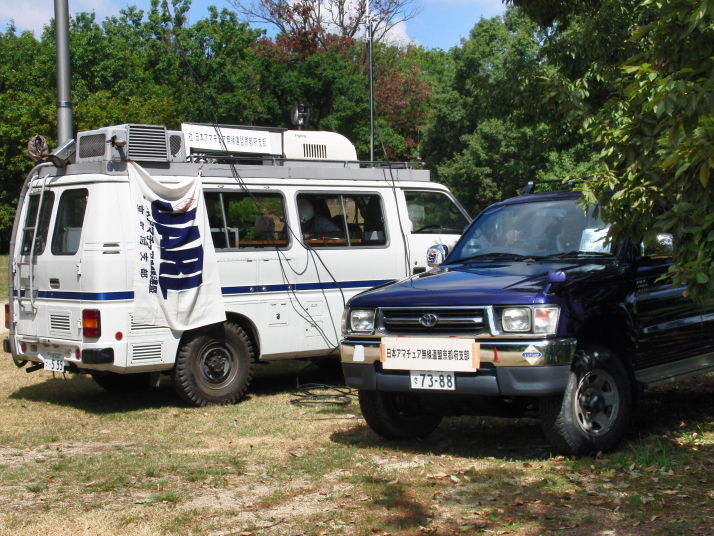

訓練現場中央(奥の建屋)から離れた好ﾛｰｹｰｼｮﾝ
430､1200MHzGP,144MHz八木ANT。

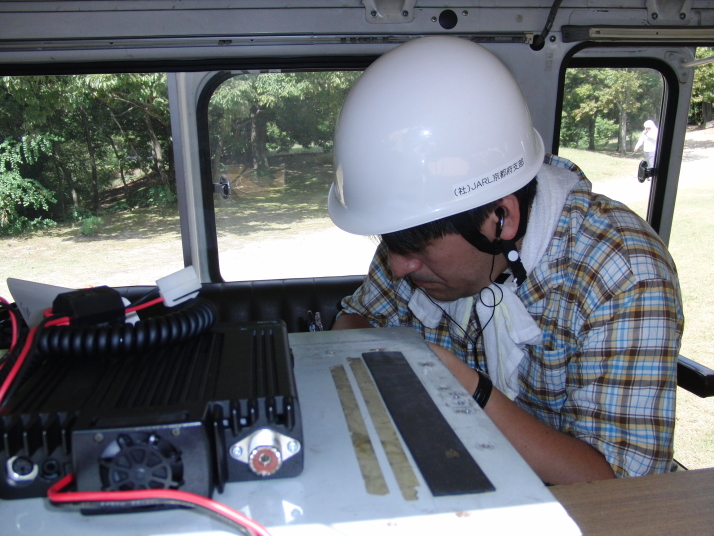

1200MHz帯、ｲﾝﾀｰﾈｯﾄ担当(JI6DUE)
144MHz帯担当(JA3UWB)

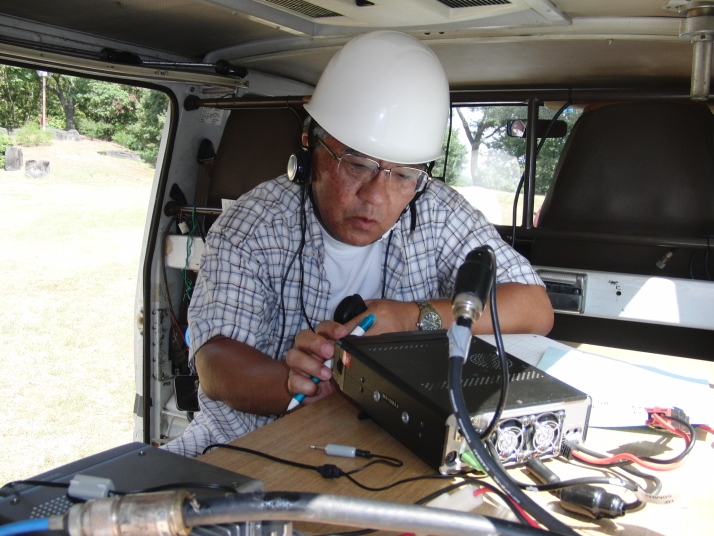

430MHz帯担当(JA3ART)
突然の訪問者
木津川市会議長JA3XUV(左)
知事講評中

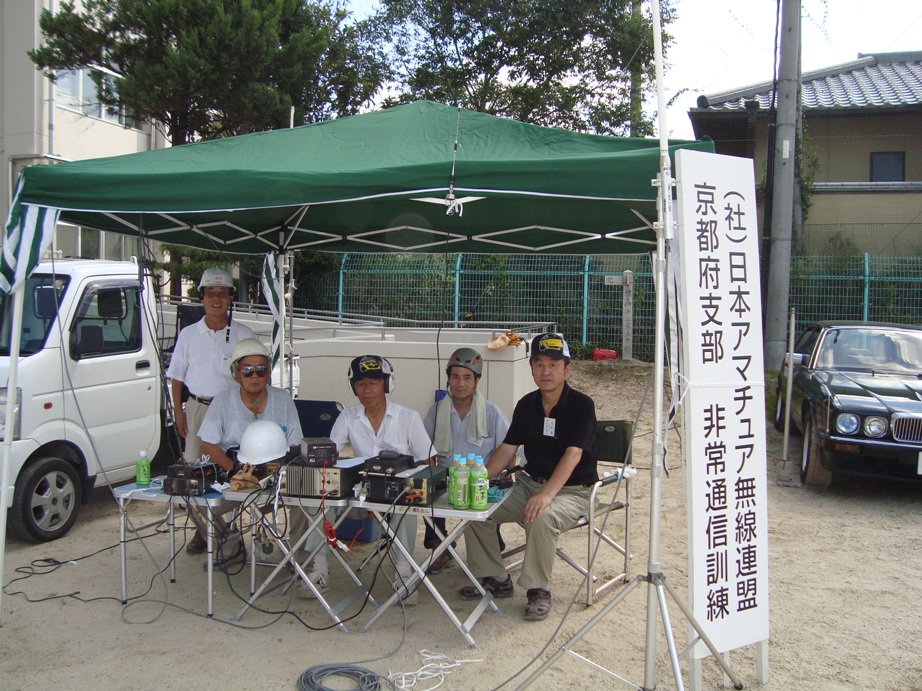

(2)久御山町 佐山小学校

亀岡市ｸﾞﾙｰﾌﾟが救援隊として移動

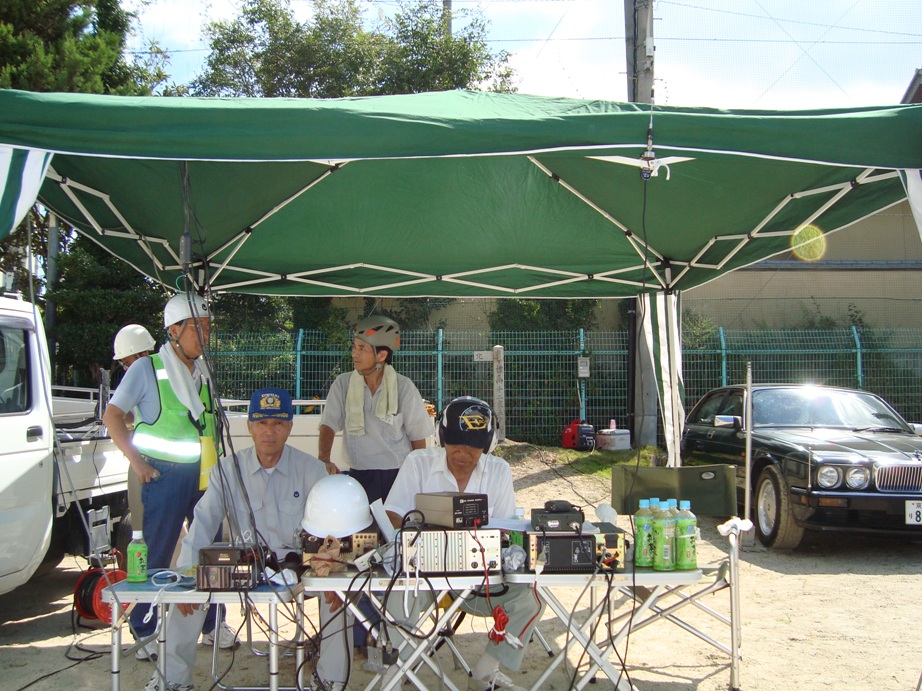

交信は避難住民へ逐次放送
知事講評
場内での自衛隊炊出し訓練


(3)南丹市 船岡山

144MHz帯中継局開設
JJ3XZK

写真到着次第順次追加します
